Máy Khoan Ngầm TBM (Tunnel Boring Machine) – Công Nghệ Đào Hầm Hiện Đại Nhất Hiện Nay

Máy khoan ngầm TBM (tên tiếng Anh: Tunnel Boring Machine) là thiết bị đào hầm có khiên bảo vệ, hoạt động theo cơ chế cắt phá đất đá cơ giới hóa liên tục để tạo ra các đường hầm có tiết diện tròn dưới lòng đất. Đây được xem là giải pháp thi công công trình ngầm tiên tiến bậc nhất thế giới, đặc biệt đóng vai trò cốt lõi trong xây dựng các tuyến đường sắt đô thị (Metro) và hầm xuyên núi, xuyên lòng sông.

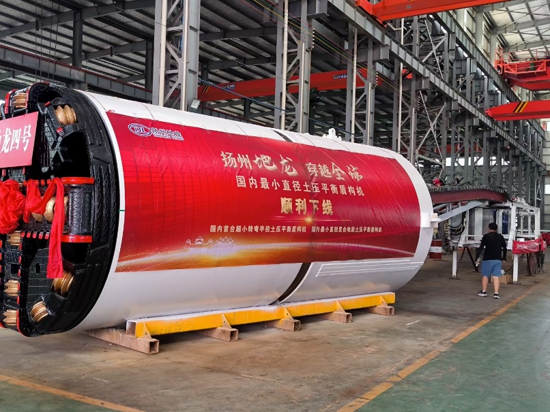

Cấu Tạo Kỹ Thuật Chuẩn Của Robot Khoan Hầm TBM

Một hệ thống robot TBM tiêu chuẩn thường có tổng chiều dài từ $90 - 100\text{ m}$, bao gồm 3 bộ phận chính phối hợp nhịp nhàng:

• Đầu Cắt (Cutterhead): Nằm ở phía trước cùng, xoay tròn liên tục với hệ thống dao cắt chuyên dụng để phá vỡ kết cấu đất đá tại gương đào.

• Khiên Đào (Shield): Thân kim loại hình trụ bằng thép cường độ cao (dài khoảng $10\text{ m}$), đóng vai trò chống đỡ vách hầm ngay sau khi đào để ngăn ngừa tuyệt đối nguy cơ sụt lún.

• Hệ Thống Phụ Trợ Hậu Cần (Back-up System): Nằm ở phía sau khiên đào, chứa trạm nguồn điện, hệ thống thủy lực, khí nén, hệ thống trạm bơm và đường ống vận chuyển bùn đất thải ra ngoài.

Phân Loại Công Nghệ TBM Trong Thi Công Đô Thị

Đối với điều kiện địa chất đô thị phức tạp, hai công nghệ TBM được ứng dụng phổ biến nhất gồm:

1. TBM EPB (Earth Pressure Balance - Cân Bằng Áp Lực Đất):

   • Cơ chế: Sử dụng chính lượng đất đá vừa cắt ra để tạo áp lực ngược lại gương đào, giúp giữ ổn định vách hầm.

   • Phù hợp: Các tầng địa chất đất yếu, bùn sét.

2. TBM Slurry Shield (Cân Bằng Áp Lực Bằng Vữa Bùn):

   • Cơ chế: Bơm dung dịch bentonite áp lực cao vào buồng đào để giữ ổn định gương mặt cắt.

   • Phù hợp: Vùng có mực nước ngầm cao hoặc địa chất tầng cát, sỏi, đá bồi tích.

Quy Trình Vận Hành Khép Kín Của Máy Khoan Hầm TBM

Công nghệ TBM vận hành theo chu trình khép kín và tự động hóa cao:

• Đào Đất & Làm Mềm: Đầu cắt quay phá đất đá, đồng thời hệ thống phun hóa chất tạo bọt (Foam) làm mềm đất, tránh hiện tượng bó cứng đầu cắt.

• Lắp Vỏ Hầm Bảo Vệ (Segment): Cánh tay robot tự động ngay sau đuôi khiên đào sẽ nâng và ghép các vỏ hầm bê tông đúc sẵn lại với nhau thành một vòng hầm hoàn chỉnh.

• Bơm Vữa Chèn Khe Hở: Dung dịch vữa chèn được phun áp lực vào khoảng không giữa vỏ bê tông và lớp đất tự nhiên, ngăn ngừa triệt để hiện tượng dịch chuyển đất nền và sụt lún bề mặt.

• Vận Chuyển Chất Thải: Đất đá thải sau khi cắt được đưa ra ngoài công trường bằng hệ thống băng tải hoặc máy bơm bùn áp lực cao.

Ưu Điểm Vượt Trội Của Công Nghệ TBM

• An Toàn Bề Mặt: Thi công hoàn toàn ngầm sâu, không làm rung chấn hay ảnh hưởng đến các công trình, nhà dân phía trên.

• An Toàn Lao Động: Công nhân làm việc hoàn toàn trong lòng khiên thép bảo vệ, giảm thiểu rủi ro mất an toàn lao động.

• Hiệu Suất & Độ Chính Xác Cao: Tốc độ đào hầm liên tục, đường kính và độ dốc đường hầm đạt độ chính xác chuẩn xác theo thiết kế.

Ứng Dụng Thực Tế Tại Việt Nam

Công nghệ TBM đã và đang khẳng định vai trò trụ cột trong việc hiện đại hóa hạ tầng giao thông tại Việt Nam:

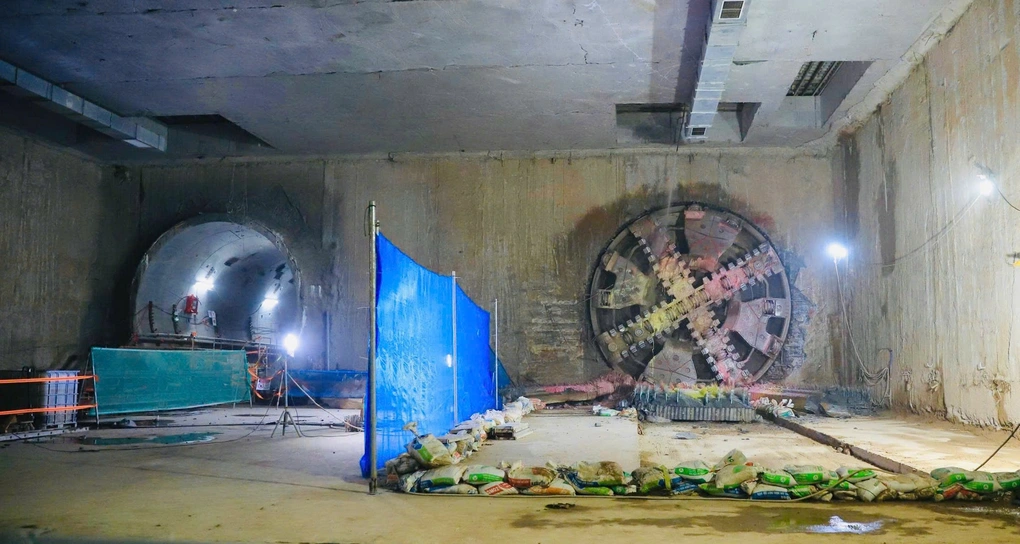

• Metro Số 1 Bến Thành - Suối Tiên (TP.HCM): Đã thi công hoàn thành xuất sắc hai đường hầm song song kết nối từ ga Ba Son về ga Nhà hát Thành phố.

• Metro Số 3 Nhổn - Ga Hà Nội: Hai robot TBM mang tên "Thần tốc" và "Táo bạo" (trọng lượng mỗi máy 850 tấn, sản xuất bởi hãng Herrenknecht - Đức) đã hoàn thành đào an toàn hơn 4 km đường hầm xuyên qua lõi địa chất phức tạp dưới lòng thủ đô Hà Nội.
