Kỹ Thuật Khoan Kích Ống Ngầm (Pipe Jacking) – Quy Trình Thi Công & Ứng Dụng Thực Tế

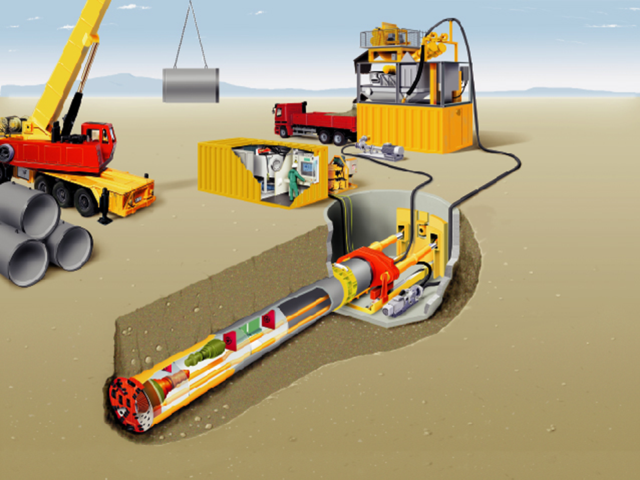

Khoan kích ống ngầm (tên tiếng Anh: Pipe Jacking) là công nghệ lắp đặt đường ống dưới lòng đất tiên tiến, thuộc nhóm giải pháp không đào hở (trenchless technology). Công nghệ này ứng dụng hệ thống kích thủy lực công suất lớn đặt tại giếng kích để đẩy trực tiếp các đốt cống đúc sẵn nối tiếp sau đầu máy khoan xuyên sâu vào trong lòng đất.

Với khả năng chống đỡ địa chất tốt và hạn chế tối đa sự dịch chuyển đất nền, công nghệ kích ống ngầm có thể triển khai trên các tuyến đường thẳng hoặc đường cong có bán kính linh hoạt mà không bị giới hạn về chiều dài kỹ thuật.

Các Loại Cống Kích Chuyên Dụng Trong Thi Công

Khác với cống bê tông thi công đào mở thông thường, cống dùng cho công nghệ kích ngầm được chế tạo đặc biệt để chịu lực nén cực lớn. Trong thực tế thi công, hệ thống chia làm 3 loại cống chính:

1. Cống Thường (Standard Pipe): Dùng để nối tiếp trong chuỗi kích, có cấu tạo tiêu chuẩn và trang bị vị trí móc cẩu chuyên dụng để hạ cống xuống giếng.

2. Cống Bơm Vữa Bentonite (Grouting Pipe): Có cấu tạo tương tự cống thường nhưng được tích hợp 3 lỗ bơm bôi trơn phân bố đều $120^\circ$ quanh chu vi thân cống, phục vụ bơm vữa Bentonite làm giảm ma sát giữa thành cống và đất.

3. Cống Trung Gian (Intermediate Pipe): Gồm một cặp cống đực (Male pipe) và cống cái (Female pipe). Trạm kích trung gian sẽ được lắp ở giữa cặp cống này nhằm giảm tải cho trạm kích chính trên tuyến dài. Sau khi hoàn thành kích tuyến, kích trung gian sẽ được tháo dỡ và hai đầu cống được đẩy sập khít lại với nhau.

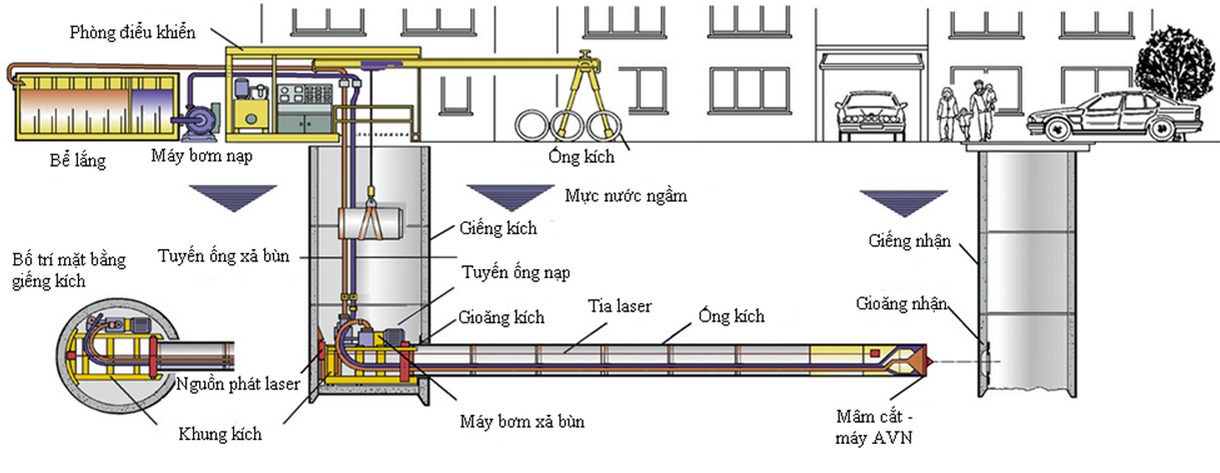

Quy Trình Thi Công Khoan Kích Ống Ngầm Chuẩn Kỹ Thuật (10 Bước)

Quy trình thi công cống ngầm bằng phương pháp kích ống được thực hiện nghiêm ngặt qua 10 bước kỹ thuật:

• Bước 1: Khảo sát & Đo đạc: Khảo sát địa chất đất nền, đo đạc trắc đạc định vị chính xác vị trí tuyến ống.

• Bước 2: Thi công giếng kích & giếng nhận: Xây dựng giếng xuất phát (giếng kích) và giếng đích (giếng nhận) dựa trên kết quả khảo sát địa chất. Tại Việt Nam, 2 phương pháp thi công giếng phổ biến là Giếng chìm hoặc Đóng cừ Larsen.

• Bước 3: Định vị mắt mềm (Soft Eye): Định vị chính xác vị trí mắt mềm tại đầu ra giếng kích và đầu vào giếng nhận căn cứ theo cao độ thiết kế đáy cống.

• Bước 4: Tập kết vật tư & Cống kích: Vận chuyển thiết bị, máy móc và các loại cống kích chuyên dụng về công trường.

• Bước 5: Lắp đặt hệ thống phụ trợ trên mặt đất: Bố trí xe cẩu, bể lắng bùn, xe hút bùn, máy phát điện, trạm bơm dung dịch Bentonite bôi trơn.

• Bước 6: Lắp đặt thiết bị hỗ trợ trong giếng: Lắp hệ thống bơm bùn, thông gió, điều khiển, hệ thống thủy lực, điện, định vị bằng tia Laser, gioăng ngăn nước và tường phản lực chịu lực nén.

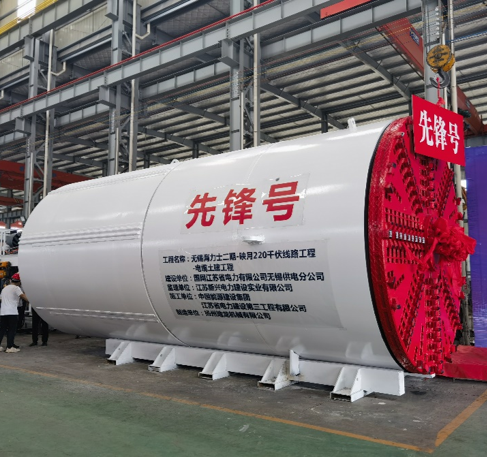

• Bước 7: Lắp đặt hệ thống kích chính: Lắp đặt trạm kích thủy lực, vòng đệm tiếp xúc truyền lực, đầu khoan TBM và trạm kích trung gian (nếu có).

• Bước 8: Vận hành kích ống: Khởi động đầu khoan tiến vào lòng đất, nối tiếp các đốt cống phía sau. Liên tục giám sát áp lực kích chính; nếu lực nén quá lớn sẽ kích hoạt trạm kích trung gian để chia nhỏ lực đẩy, tránh rủi ro nứt vỡ cống.

• Bước 9: Tiếp nhận đầu khoan: Tại giếng nhận, lắp đặt gioăng thu hồi và khung tiếp nhận đầu máy.

• Bước 10: Thu hồi thiết bị & Hoàn trả mặt bằng: Rút đầu khoan và các thiết bị phụ trợ ra khỏi giếng nhận, tiến hành dọn dẹp và hoàn trả mặt bằng theo quy định.

Ưu Điểm Nổi Bật Của Phương Pháp Kích Ống Ngầm

1. Về Mặt Kỹ Thuật & Bền Vững

• Linh hoạt độ sâu: Hiệu quả kinh tế vượt trội khi độ sâu chôn ống $\ge 6\text{ m}$ so với phương pháp đào mở.

• An toàn địa chất: Gioăng cao su kín nước ngăn chặn triệt để nước ngầm, rủi ro sụt lún mặt đất cực thấp.

• Tối ưu chi phí hoàn trả: Tối thiểu hóa khối lượng đào đắp, giảm chi phí tái lập mặt đường và ít ảnh hưởng tới các công trình hạ tầng ngầm xung quanh.

2. Về Mặt Môi Trường & Mặt Bằng

• Giảm thiểu tải trọng giao thông: Giảm lưu lượng xe vận tải chở đất thải và vật liệu san lấp ra/vào công trường.

• Không ảnh hưởng đời sống đô thị: Giảm tiếng ồn, bụi mịn, đảm bảo an toàn lao động và không làm gián đoạn các hoạt động kinh sinh hoạt của người dân khu vực.

Ứng Dụng Thực Tế Trong Công Trình Hạ Tầng

• Hạ tầng kỹ thuật đô thị: Thi công hệ thống cống thoát nước mưa, thoát nước thải cỡ lớn, thay thế các tuyến cống cũ hư hỏng.

• Tuyến dẫn năng lượng & Cấp nước: Lắp đặt đường ống dẫn nước thô, nước sạch, tuyến ống dẫn dầu, khí đốt hoặc hạ ngầm cáp điện, cáp viễn thông.

• Dự án giao thông ngầm: Lắp đặt các đốt hầm tròn/chữ nhật làm đường chui dân sinh, hầm đi bộ vượt qua đường cao tốc, đường sắt, kênh rạch hoặc bên dưới các tòa nhà kiến trúc phức tạp.
