Công Nghệ Jet Grouting (Phụt Vữa Cao Áp) - Ứng dụng và quy trình thi công

Tổng Quan Về Công Nghệ Jet Grouting (Phụt Vữa Cao Áp)

1. Lịch sử phát triển và Nguyên lý hoạt động

Công nghệ Jet Grouting thuộc nhóm công nghệ trộn sâu dạng ướt (wet mixing), được phát minh tại Nhật Bản vào năm 1970. Sau hơn 40 năm không ngừng hoàn thiện, công nghệ này đã được thừa nhận rộng rãi, chuẩn hóa tại nhiều quốc gia và trở thành giải pháp cốt lõi của các tập đoàn nền móng hàng đầu thế giới như Layne Christensen (Mỹ), Bauer (Đức), Keller (Anh), Frankipile (Úc)...

Về bản chất, Jet Grouting là quá trình bê tông hóa đất tại chỗ.

• Cơ chế: Sử dụng các tia nước và tia vữa phun ra với áp suất cực cao (200 – 400 atm) và vận tốc lớn (> 100 m/s).

• Kết quả: Áp lực này xới tơi các phần tử đất xung quanh lỗ khoan, hòa trộn đều chúng với vữa phụt đông cứng để tạo thành một khối "Xi măng - đất" đồng nhất, vững chắc.

2. Ưu điểm và Ứng dụng vượt trội

Ưu điểm công nghệ

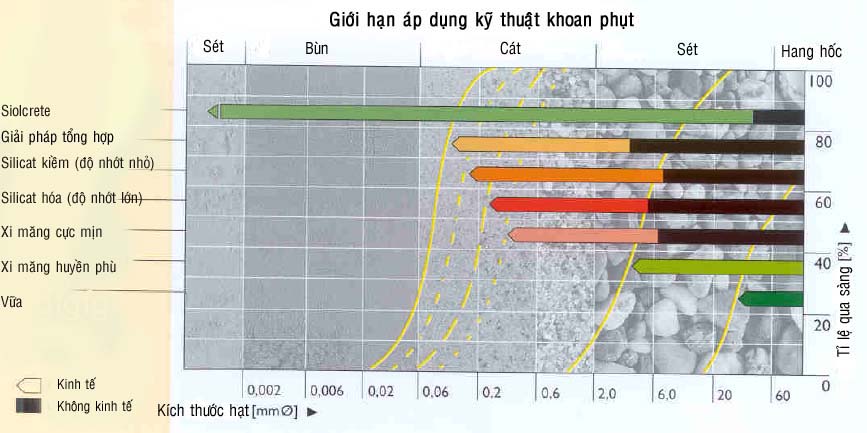

• Tính linh hoạt cao: Phạm vi áp dụng rộng, thích hợp với mọi loại địa chất từ bùn sét mịn đến sỏi, cuội.

• Xử lý cục bộ chính xác: Khả năng gia cố chính xác các lớp đất yếu mà không làm ảnh hưởng đến các tầng đất tốt xung quanh.

• An toàn cho công trình hiện hữu: Có thể thi công trực tiếp dưới móng hoặc kết cấu sẵn có mà không gây tác động xấu đến công trình.

• Thích ứng môi trường khó: Thi công tốt trong môi trường ngập nước; thiết bị nhỏ gọn cho phép xoay xở trong không gian chật hẹp, nhiều chướng ngại vật hoặc chiều cao hạn chế.

• Thân thiện với đô thị: Mặt bằng thi công nhỏ, ít chấn động, tiếng ồn thấp, hạn chế tối đa ảnh hưởng đến khu vực lân cận.

Ứng dụng thực tế

• Gia cố nền móng cho các công trình trên nền đất yếu.

• Chống thấm đáy cột và chống thấm cho đập đất.

• Giải pháp phụ trợ đắc lực trong thi công cọc Barete.

• Gia cố nền móng cho các hố kích và hố nhận trong công nghệ khoan kích ngầm.

3. Tính chất của khối Xi măng - Đất

Khối xi măng - đất sau khi hoàn thành đóng vai trò vừa là kết cấu ổn định đất, vừa là màng chống thấm hiệu quả.

• Cường độ chịu nén: Dao động rộng từ 2 – 25 N/mm², phụ thuộc trực tiếp vào hàm lượng xi măng và tỷ lệ đất còn lại trong cấp phối.

• Khả năng chống thấm: Được quyết định bởi loại vật liệu làm vữa, khối lượng vữa bơm và đặc tính của lớp đất nền. Để tăng cường hiệu quả chống thấm, phụ gia Bentonite thường được bổ sung vào thành phần vữa.



4. Quy trình thi công và Hệ thống thiết bị Jet Grouting

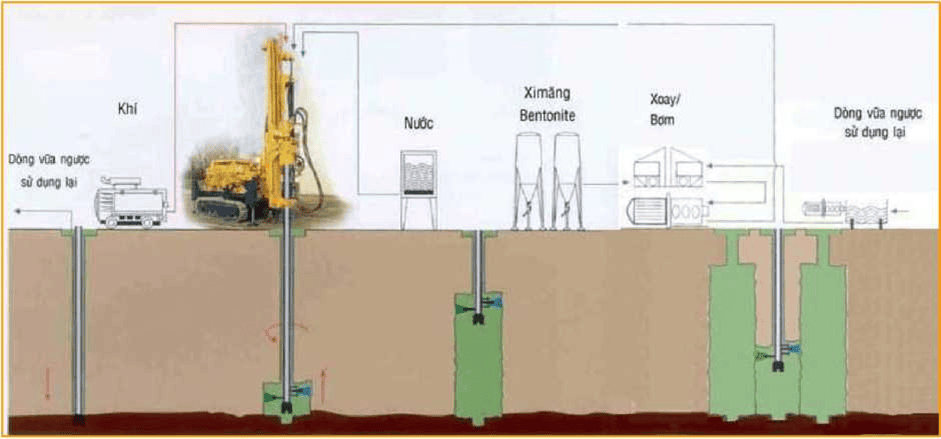

a) Hệ thống thiết bị tiêu chuẩn

Một dây chuyền thi công Jet Grouting đồng bộ bao gồm:

• Máy khoan chuyên dụng.

• Trạm trộn và hệ thống bơm vữa áp lực cao.

• Ống dẫn cao áp chịu lực nối từ bơm đến máy khoan.

• Hệ thống thiết bị điều khiển và giám sát kỹ thuật (đo áp lực, lưu lượng, thể tích bơm, tốc độ xoay, tốc độ rút cần và chiều sâu khoan).

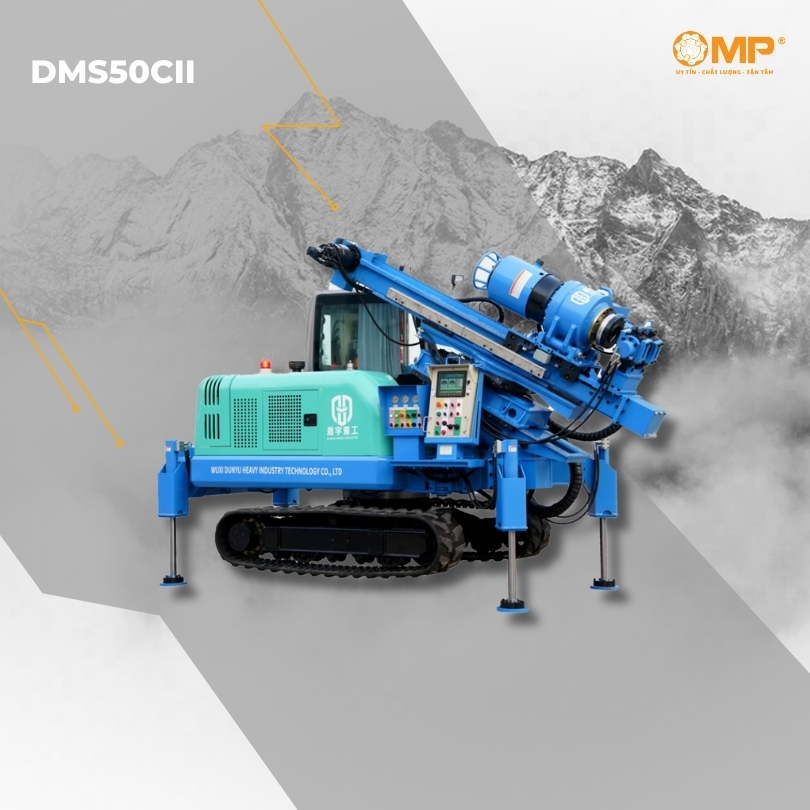

Lưu ý đơn vị cung cấp thiết bị uy tín: Để đảm bảo áp lực phun đạt chuẩn từ 200 - 400 atm ổn định, hệ thống máy móc đóng vai trò quyết định. Hiện nay, Vật Tư Minh Phát là đơn vị uy tín hàng đầu chuyên cung cấp các dòng máy khoan phun vữa cao áp chính hãng, đáp ứng trọn vẹn các tiêu chuẩn kỹ thuật khắt khe của công nghệ Jet Grouting. Qúy khách hàng có thể tham khảo thiết bị tại Website: Vattuminhphat.com hoặc liên hệ Hotline: 0373167676 để được tư vấn chuyên sâu.

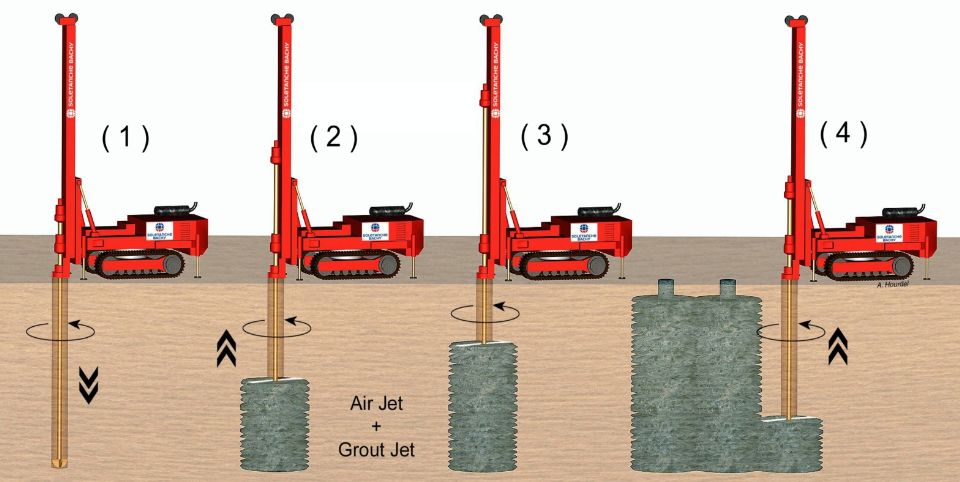

b) Các bước thực hiện

1. Công tác khoan: Sử dụng công nghệ khoan xoay kết hợp xói nước bằng tia thẳng đứng (khác với hướng tia vữa nằm ngang khi phụt) cùng cần và mũi khoan chuyên dụng để đưa mũi khoan đến cao độ thiết kế.



2. Quá trình phụt vữa:

   • Vữa được phun ra từ các lỗ phun nằm ở bên thành mũi khoan với áp suất và vận tốc cực đại, phá vỡ kết cấu đất tự nhiên và hòa trộn để tạo thành cột đất - xi măng. Kích thước và hình học của cột có thể điều chỉnh linh hoạt bằng cách thay đổi các thông số phun.

   • Quá trình này được thực hiện từ dưới lên trên. Cần khoan vừa xoay liên tục vừa được rút lên dần theo tốc độ tính toán.

3. Kiểm soát chất lượng:

   • Trong suốt quá trình phụt, hỗn hợp đất - nước - xi măng thừa (dòng trào ngược) sẽ trào lên mặt đất qua khe hở thành hố khoan. Đây là chỉ số quan trọng phản ánh chất lượng khối xi măng - đất bên dưới, cần được lấy mẫu nghiệm thu nghiêm ngặt.

   • Đồng thời, kỹ sư phải liên tục theo dõi, ghi nhận các thông số vận hành như áp suất phụt, lưu lượng vữa tiêu hao... để đảm bảo độ đồng đều của công trình.



5. Lời kết

Tại Việt Nam, công nghệ Jet Grouting đang ngày càng chứng minh được hiệu quả vượt trội trong công tác gia cố nền móng cho các công trình hạ tầng kỹ thuật, tiêu biểu như các dự án khoan kích ngầm đô thị. Hứa hẹn trong tương lai, với sự đồng hành của các đơn vị cung ứng thiết bị chính hãng chất lượng cao như Vật Tư Minh Phát, công nghệ này sẽ ngày càng được ứng dụng rộng rãi, mang lại nền móng bền vững nhất cho mọi công trình.
